格宾石笼挡墙

    一说到格宾石笼挡墙，相关修建人士仍是比较生疏的，什么叫格宾石笼挡墙？格宾石笼挡墙主要特点是什么？小编整理相关资料，为了便于相关人士了解格宾石笼挡墙，根本概略如下：

什么叫格宾石笼挡墙

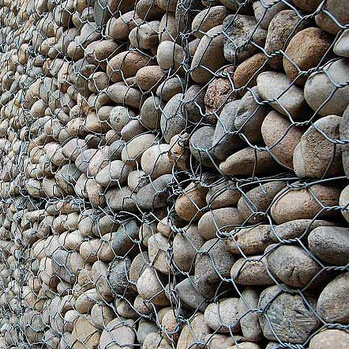

    格宾石笼挡墙是指将通过特别加工的机编的双铰六角形柔性金属网扎成立方体网笼，填入恰当的石块，石间筑土，然后帮扎盖网，构成的石笼、石垫全体护面。

格宾石笼挡墙主要特点：

（1）习惯性强：生态格网工艺以钢丝网箱为主体，为一柔性结构， 能习惯各种土层性质并与之较好的结合，能很好的习惯地基变形，不会削弱全体结构， 更不易开裂损坏。

（2）透水能力强：生态格网工艺可使地下水以及浸透水及时的从结构填石缝隙中浸透出去， 能有用解决孔隙水压力的影响，利于岸（堤、路、山）坡的安稳。

（3）结构全体性强：生态格网网片是由机械编织成双绞、蜂巢形孔网格， 即便一、两条丝开裂，网状物也不会松开。有其它资料不能代替的延展性，大面（体）积拼装， 不设缝，全体性强。

（4）施工便利易组合：可依据规划目的，工厂内制成半成品，施工现场能拼装成各种形状。

（5）耐久性好：生态格网网丝经两层防腐处理，抗氧化作用强，抗腐耐磨，抗老化， 使用年限长。

（6）美化环境、坚持生态：网箱砌体石缝终会被土填充（人工或天然），植物会逐步长出， 完成工程办法和植物办法相结合，亦绿化美化景观，构成一个柔性    全体护面， 回复修建的天然生态。结构填充料之间的缝隙可坚持土体与水体之间的天然交流功用， 一同也利于植物的成长，完成水土坚持和天然生态环境的统

格宾石笼挡墙核算原理

    格宾石笼重力式挡墙的根本安稳原理同浆砌石重力挡墙和混凝土重力挡墙相同，均是通过墙体本身分量来维持挡墙在土压力下的安稳。格宾重力式挡墙的外形一般有外台阶、内台阶、宝塔式三种。而因为格宾石笼资料的特性，格宾石笼挡墙无法做成如仰斜式的斜墙。重力挡墙的规划核算在国内已经有了很完善的核算方法和规范。且因为各个职业的侧重点不同，各个职业的重力挡墙核算方法也有纤细的差异。不过，尽管如此，格宾石笼重力挡墙依然可以套用不同职业的重力  水防工程挡墙核算，在单个纤细的当地作出微调即可。

格宾石笼挡墙施工技能要求

    格宾石笼 由双绞六边形金属网内填充块石或卵石的格宾石笼挡墙具有抗冲刷能力强、自透水性、全体性强、抗风波性强等特点，并因其属易于生物休息的多孔隙结构， 跟着钢丝防腐技能的日新月异，格宾石笼在生态河道建造使用越来越广泛

一、格宾石笼挡墙施工质料选用

    1、格宾石笼的选用

    格宾石笼是由低碳镀锌覆塑钢丝经机械编织成六边形双绞合钢丝网制成的网箱结构，其网格名义规范为10×12。做成网箱的钢丝主要由网面钢丝、边端钢丝组成，

2、格宾石笼原资料规范要求：

    钢丝为重镀锌覆塑，镀锌量不小于245g/m2，覆塑厚度不小于0.5mm；

    钢丝的抗拉强度应在350～500Mpa之间，延伸率不能低于10%；镀锌层的粘附力： 当钢丝绕具有4倍钢丝直径的心轴6周时，用手指冲突钢丝，其不会脱落或开裂； 覆塑目标：灰色、比重1.35～1.4Kg/dm3、硬度90～100（邵氏硬度A型）；抗拉强度不低于20.6Mpa；开裂延伸率不低于200％、分量丢失：温度105℃，24小时后， 分量丢失小于5%；剩余灰烬：小于2%。

3. 格宾石笼填充石料的选用

    格宾石笼内填料容重要求到达18～19KN/m3，填石为MU30以上硬质岩质块石或卵石，

粒径以100～250mm为宜。 本工程所选用的填充石料选用片石、卵石，通过石料原材查验， 选用的石料可以满意规划要求。  3.2工艺流程

4、基坑开挖及清平

    准确丈量放线后进行基坑开挖，用小型挖机按放好的线挖除废土，坑底宽在格宾宽的两侧各加1m作预留作业坑，基坑直至挖到操控标高处。 挖机挖除废土后用人工清理坑底的残土、渣土，并对坑底、坑壁进行清平，使坑底、坑壁平顺且彼此笔直，假如坑底未入岩，基底选用50cm片石＋20cm砂砾石找平

二、格宾石笼拼装

（1）取出一个完好的格宾单元，校对曲折变形的部分，可用钳子拉和脚踩整平。

 (2)立起隔板及前后面板，先用边际钢丝延伸部分固定住角点，保证每一竖直面板上端边际在同及底部边际要在同一竖直面上。

 (3)绞合和留意按每距离10～15cm双圈-单圈-双圈距离进行绞合。隔板绞合时留意沿一条竖直线绞合，并且绞合后的隔板是在同一竖直面上。

 (4)用于转弯的格宾，绞合时前面板不绞合，折放到底板下，并用钢丝绳略微绞几个点， 便利移动装置。

（5）拼装格宾的原则：形状规矩，绞合牢固、一切竖直面板上边际在同一水平面上 并且保证盖板边际可以与面板上端水平边际绞合。

三、格宾石笼装置

（1）装置前，先放线，断定出格宾的外边际线。

（2）将拼装好的格宾严密规整地摆放在恰当的方位上，摆放时应面对面、背对背， 便于石料填充、盖板绞合和节约钢丝。

（3）碰到角落时，可选用拼装时不绞合前面板，将前面板折叠到底板下， 将格宾套进另一个格宾，底板堆叠来完成。

（4）将相邻的格宾边际用长钢丝绞合起来，用1.4米的长钢丝单、 双距离10-15cm绞合1m长边际。

(5)第二层及以上部分的格宾底部边际需与基层绞合在一同，绞合要求同上， 边际钢丝加长部分往相邻的边际绕紧。

四、格宾石笼网石料填充

(1）填充石料有必要一同均匀地向同层的各箱格内放入填充料，不能将单格网箱一次性投满。

（2）填料施工中，应操控每层投料厚度在33cm左右，一般一米高网箱分三至四层投料为宜。

（3）避免格宾面墙的面板受压鼓出及装填导致隔板曲折采纳一下三种办法：

  1）在格宾前面绑上一个由长木板做成的方格面板，用钢丝固定使其紧靠格宾面板， 填装完后可移动到其他方位进行装置。

   2）1m高格宾分三层装填，别且往三个方向的格宾单元逐级递推，也就是说， 相邻两格宾单元填石高度相差不超越33cm。

  3）每装填满三分之一就装置两根加固钢丝（每根长度在2.5m左右），中心用小棒槌或细长石块绕转钢丝，掌握松紧规范:既要避免过于松弛而达不到预期的作用， 避免太紧而导致墙面往内缩短。

（4）考虑到填充料的沉降，顶面填充石料宜恰当高出石笼2-3cm，且有必要密实， 空地处应以恰当的小碎石填塞。以添加石笼容重。

（5）裸露在地上以上的填充石料，外表应以人工码放（干砌石的方法）或机械砌垒整平， 石料间应彼此搭接安稳，平面朝外。

（6）每层石笼添石完成后，应择点操控丈量标高。

五、格宾石笼盖板绞合

（1）绞合盖子前，要对全体结构进行检查，对一些曲折变形、外表不平坦等不符合施工要求的当地进行校对：呈现隔板曲折的现象，可通过将鼓出一边的石头移到另一方格， 然后扳直隔板来加以纠正，或用钢钎扳直，每一层外表的石头有必要用人工清平，保证外表平坦、尽量削减空地率、有2.5-4cm的超高，对于顶部被埋到石头下面， 绞合不到位的隔板，可用钢钎将其翘起。

（2）用长1.4m的钢丝单、双圈距离绞合盖板边际与竖直面板上边际、盖板面板与隔板上边际。3.7.3靠在一同的竖直面板上边际与面板边际要绞在一同（一般有4条边一同绞， 把整个结构连成一个全体，另一方面是为了节约钢丝的用量），盖板绞合后， 一切绞合边际成一条直线，并且绞合点的几根钢丝严密靠拢， 绞合不拢的当地有必要用钢钎校对，同一层面的外表有必要在同一水平面上。

六、格宾石笼填充规范

(1)填充料选用片石和卵石两种资料，填充料（片石、鹅卵石）的粒径，  80%以上在80mm-200mm之间，余为粒径较小填充石缝，以添加填充密度。

(2)填料时一同均匀向一组网格内填料，禁止往单个网格内填料， 网格内填料高差为网格高度的1/3。

(3)石料填充后到达填充率为70%。

    以上介绍了格宾石笼挡墙、格宾石笼挡墙核算原理、格宾石笼挡墙施工技能要求及格宾石笼施工、格宾石笼装置、下面给大家介绍格宾石笼的规范

格宾石笼规范：

    格宾石笼网孔规范：6×8cm  8×10cm  10×12cm  12×15cm

    格宾石笼丝径：2.0-4.0mm(注：为加强网子本身的安定性边丝要比网丝大1mm)

    格宾石笼质料：热镀锌 电镀 PVC包塑  高尔凡 【镀锌(含锌量):电镀：10-25g/㎡;热镀：30-300g/㎡】

    格宾石笼一般常用网孔规范 8*10、9*11、10*12、11*13等。对应这些网孔规范的网丝直径一般为2.5、2.7、3.0、3.2mm。这些丝径规范都是咱们依据咱们所接触到的工程图纸中对丝径的具体要求而总结出来的。在格宾石笼原料方面，一般图纸上的要求是热镀高锌丝或高尔凡丝或包塑丝，这三种原料规范也是最常用的。
